Опоры контактной сети трубчатые ОКСТп – с прямостоечным соединение опоры и закладного элемента (фундаментного блока) в Екатеринбурге

Минимальный заказ: 1

Цену необходимо уточнить

Быстрая доставка по РФ до объекта своим транспортом (от 1 тонны, 110 куб.метров.)
Грузоперевозки авто, жд-транспортом

Цена от производителя, скидки и отсрочка платежа для постоянных клиентов.

Консультация менеджера, по телефону:
8 (800) 250-00-78 (звонок бесплатный по РФ)
E-Mail для заявок: info@uik-rus.ru

Быстрый онлайн-заказ, если не нашли нужный товар в каталоге.

Требуется консультация? Перезвоните мне!

Подробное описание

Опоры ОКСТ применяются для организации подвески контактной сети городского электрифицированного транспорта (троллейбусной и трамвайное сообщение). Одновременно с этим, опоры ОКСТ могут решать задачу освещения проезжей части. Выполнение двойной функциональной нагрузки происходит без ущерба для одного из двух направлений деятельности.

Выбор опор освещения типа ОКСТ осуществляется с учетом двух основных параметров: требуемая высота и максимально допустимая горизонтальная нагрузка верхней части опоры. Конструкция опор контактной сети разработана так, чтобы под воздействием максимально допустимой нагрузки прогиб опоры не превышал 1/70 высоты надземной части опоры. Данный показатель опирается на СП 98.13330.2012 «Трамвайные и троллейбусные линии Актуализированная редакция СНиП 2.05.09-90». Оба упомянутых параметра заложены в обозначении опоры для упрощения её подбора.

Трубчатые опоры контактной сети могут изготавливаться из стальных бесшовных горяче-деформированных труб ГОСТ 8732-78 либо из стальных электросварных прямошовных труб ГОСТ 10704-91. В зависимости от района установки применяются различные марки стали: Ст3(С245) - для установки в районах с умеренным климатом (температура воздуха наиболее холодных суток обеспеченностью 0,98 ≥-45С, согласно СП 131.13330.2012). Для районов с более низкими температурами применяются опоры в исполнение ХЛ, материал изготовления сталь 09Г2С(С345).

Способ монтажа:

  • Прямостоечные граненые силовые опоры устанавливаются в заранее подготовленный котлован на глубину равную длине их подземной части, в последствии бетонируются.
  • Фланцевые опоры монтируются на предварительно установленный в котлован и забетонированный фундаментный блок (закладную деталь). Фланцевые опоры соединяются с подготовленным основанием через крепежные отверстия с помощью шпилек или болтов.

Способ подвода питающего кабеля:

Для трубчатых опор контактной сети подвод питающего кабеля может осуществляться как воздушным, так и подземным путем. При осуществлении подземного подвода кабеля в нижней части опоры изготавливается ревизионный лючок обслуживания с компенсацией ослабления с целью сохранения требуемых прочностных характеристик опоры.

Антикоррозийное покрытие:

  • Горячее цинкование ГОСТ 9.307-89
  • Лакокрасочное покрытие
  • Комбинированное покрытие: горячее цинкование + лакокрасочное покрытие.

Соответствие нормативным документам:

Соответствует требованиям ТУ 5264-002-93646692-2010 «Металлические опоры наружного освещения и контактной сети городского электрического транспорта».

Характеристики:

Обозначение опорыРНН1DdМассаУстановочное место кронштейна
кгммммммкг
ОКСТп-300-9,0-2,0 300 9,00 2,00 219 168 430 О2
ОКСТп-300-9,0-2,5 9,00 2,50 219 168 460 О2
ОКСТп-300-9,0-3,0 9,00 3,00 273 168 490 О2
ОКСТп-300-10,0-2,0 10,00 2,00 273 168 490 О2
ОКСТп-400-9,0-2,0 400 9,00 2,00 273 168 470 О2
ОКСТп-400-9,0-2,5 9,00 2,50 273 168 480 О2
ОКСТп-400-9,0-3,0 9,00 3,00 273 168 490 О2
ОКСТп-400-10,0-2,0 10,00 2,00 273 168 545 О2
ОКСТп-700-9,0-2,0 700 9,00 2,00 325 219 630 О3
ОКСТп-700-9,0-2,5 9,00 2,50 325 219 650 О3
ОКСТп-700-9,0-3,0 9,00 3,00 325 219 665 О3
ОКСТп-700-10,0-2,0 10,00 2,00 325 219 665 О3
ОКСТп-900-9,0-2,0 900 9,00 2,00 325 219 630 О3
ОКСТп-900-9,0-2,5 9,00 2,50 325 219 650 О3
ОКСТп-900-9,0-3,0 9,00 3,00 325 219 715 О3
ОКСТп-900-10,0-2,0 10,00 2,00 377 219 820 О3
ОКСТп-1000-9,0-2,0 1000 9,00 2,00 325 219 650 О3
ОКСТп-1000-9,0-2,5 9,00 2,50 325 219 710 О3
ОКСТп-1000-9,0-3,0 9,00 3,00 325 273 735 О4
ОКСТп-1000-10,0-2,0 10,00 2,00 377 219 845 О3
ОКСТп-1200-9,0-2,0 1200 9,00 2,00 325 219 775 О3
ОКСТп-1200-9,0-2,5 9,00 2,50 325 273 830 О4
ОКСТп-1200-9,0-3,0 9,00 3,00 325 273 855 О4
ОКСТп-1200-10,0-2,0 10,00 2,00 377 273 890 О4
ОКСТп-1300-9,0-2,0 1300 9,00 2,00 325 273 835 О4
ОКСТп-1300-9,0-2,5 9,00 2,50 377 273 865 О4
ОКСТп-1300-9,0-3,0 9,00 3,00 377 273 890 О4
ОКСТп-1300-10,0-2,0 10,00 2,00 377 273 890 О4
ОКСТп-1500-9,0-2,0 1500 9,00 2,00 377 273 840 О4
ОКСТп-1500-9,0-2,5 9,00 2,50 377 273 865 О4
ОКСТп-1500-9,0-3,0 9,00 3,00 377 273 890 О4
ОКСТп-1500-10,0-2,0 10 2 377 273 990 О4
ОКСТп-1800-9,0-2,0 1800 9 2 377 273 870 О4
ОКСТп-1800-9,0-2,5 9 2,5 377 273 935 О4
ОКСТп-1800-9,0-3,0 9 3 377 325 970 О4
ОКСТп-1800-10,0-2,0 10 2 426 273 1010 О4
ОКСТп-2000-9,0-2,0 2000 9 2 426 273 935 О4
ОКСТп-2000-9,0-2,5 9 2,5 426 273 985 О4
ОКСТп-2000-9,0-3,0 9 3 426 325 1060 О4
ОКСТп-2000-10,0-2,0 10 2 426 325 1060 О4
ОКСТп-2200-9,0-2,0 2200 9 2 426 273 935 О4
ОКСТп-2200-9,0-2,5 9 2,5 426 325 1030 О4
ОКСТп-2200-9,0-3,0 9 3 426 325 1060 О4
ОКСТп-2200-10,0-2,0 10 2 426 325 1140 О4
ОКСТп-2500-9,0-2,0 2500 9 2 426 273 1040 О4
ОКСТп-2500-9,0-2,5 9 2,5 426 325 1110 О4
ОКСТп-2500-9,0-3,0 9 3 426 325 1140 О4
ОКСТп-2500-10,0-2,0 10 2 426 325 1300 О4
ОКСТп-3000-9,0-2,0 3000 9 2 426 325 1240 О4
ОКСТп-3000-9,0-2,5 9 2,5 426 325 1270 О4
ОКСТп-3000-9,0-3,0 9 3 426 325 1340 О4
ОКСТп-3000-10,0-2,0 10 2 426 325 1535 О4

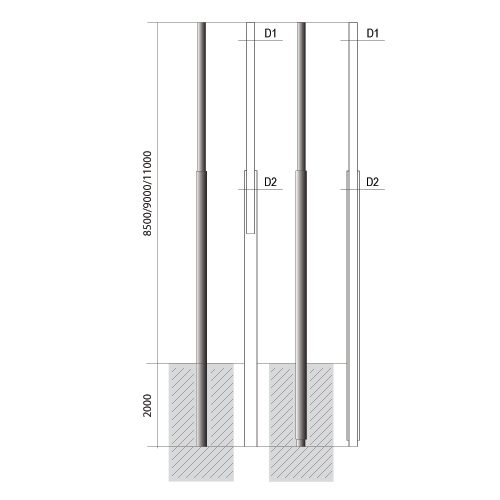

Расшифровка условных обозначений ОКСТп

ОКСТ - опора контактной сети трубчатая
п - прямостоечная
Р - максимально допустимая нагрузка, кг
Н - высота надземной части опоры,м
Н1 - глубина подземной части опоры, м
D - нижний вписанный диаметр опоры, мм
d - верхний вписанный диаметр опоры, мм
