ОГКСф-700-8,0 в Екатеринбурге

ОГКСф-700-8,0 | ― УИК-RUS — онлайн-центр комплектации строительства

Минимальный заказ: 1

Цену необходимо

Быстрая доставка по РФ до объекта своим транспортом (от 1 тонны, 110 куб.метров.)
Грузоперевозки авто, жд-транспортом

Цена от производителя, скидки и отсрочка платежа для постоянных клиентов.

Консультация менеджера, по телефону:
8 (800) 250-00-78 (звонок бесплатный по РФ)
E-Mail для заявок: info@uik-rus.ru

Быстрый онлайн-заказ, если не нашли нужный товар в каталоге.

Требуется консультация? Перезвоните мне!

Единица измерения: шт.

Подробное описание

Граненые конические силовые опоры предназначены для установки светильников искусственного освещения открытых пространств различного назначения (улиц, площадей, открытых территорий, дорог и развязок), установки растяжек. Опоры рассчитаны на восприятие постоянных и временных нагрузок от 0,4 до 3,0 тн.

Способ монтажа:

Для прямостоечных граненых силовых опор (ОГКС): установка опоры производится в грунт на глубину 2 метра, с последующем бетонированием.
Для фланцевых граненых силовых опор (ОГКСф): сначала монтируется фундаментный блок (закладная деталь) в грунт на глубину от 2 до 3 м и бетонируется, далее при помощи фланцевого соединения на болтах крепится опора. При невозможности прямого монтажа используется консоль.

Способ подвода питающего кабеля:

К опорам ОГКС и ОГКСф предусмотрена надземная (воздушная) и подземная подводка кабеля.

Для надземного (воздушного) подвода кабеля: В верхней части опоры на расстоянии 0,7 м от верхнего торца приваривается гайка заземления.
Для подземного подвода кабеля: В подземной части опоры (либо фундаментного блока) расположен лючок для ввода кабеля в опору. В надземной части опоры расположен лючок обслуживания.

Антикоррозийное покрытие:

Лакокрасочное покрытие.
Антикоррозийная защита методом горячего цинкования ГОСТ 9.307-89.

Характеристики:

Обозначение опоры	P	H	D	d	Масса	Установочное место кронштейна	Фланец опоры						Рекомендуемый фундаментный блок
	P	H	D	d	Масса		ØA	Sфл	Мц	n	dотв	Обозначение фланца
	кг	м	мм	мм	кг		мм	мм	мм	шт	мм	Обозначение фланца
ОГКСф-400-8,0	400	8	240	150	184	Ф6	440	16	340	8	28	фл.440x16-Мц340-8х28	ФБ-0,219-2,0
													ФБ-0,219-2,5
													ФБ-0,219-3,0
ОГКСф-400-9,0		9	240	150	204	Ф6	440	16	340	8	28	фл.440x16-Мц340-8х28	ФБ-0,219-2,0
													ФБ-0,219-2,5
													ФБ-0,219-3,0
ОГКСф-400-10,0		10	240	150	225	Ф6	440	16	340	8	28	фл.440x16-Мц340-8х28	ФБ-0,219-2,0
													ФБ-0,219-2,5
													ФБ-0,219-3,0
ОГКСф-700-8,0	700	8	300	150	221	Ф6	520	20	420	8	34	фл.520x20-Мц420-8х34	ФБ-0,273-2,0
													ФБ-0,273-2,5
													ФБ-0,273-3,0
ОГКСф-700-9,0		9	300	150	245	Ф6	520	20	420	8	34	фл.520x20-Мц420-8х34	ФБ-0,273-2,0
													ФБ-0,273-2,5
													ФБ-0,273-3,0
ОГКСф-700-10,0		10	300	150	268	Ф6	520	20	420	8	34	фл.520x20-Мц420-8х34	ФБ-0,273-2,0
													ФБ-0,273-2,5
													ФБ-0,273-3,0
ОГКСф-1000-8,0	1000	8	300	150	280	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1000-9,0		9	300	150	311	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1000-10,0		10	300	150	399	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1300-8,0	1300	8	300	150	327	Ф6	540	25	420	8	40	фл.540x25-Мц420-8х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1300-9,0		9	325	150	380	Ф6	540	25	420	10	40	фл.540x25-Мц420-10х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0
ОГКСф-1300-10,0		10	350	150	442	Ф6	570	25	420	10	40	фл.540x25-Мц420-10х40	ФБ-0,325-2,0
													ФБ-0,325-2,5
													ФБ-0,325-3,0

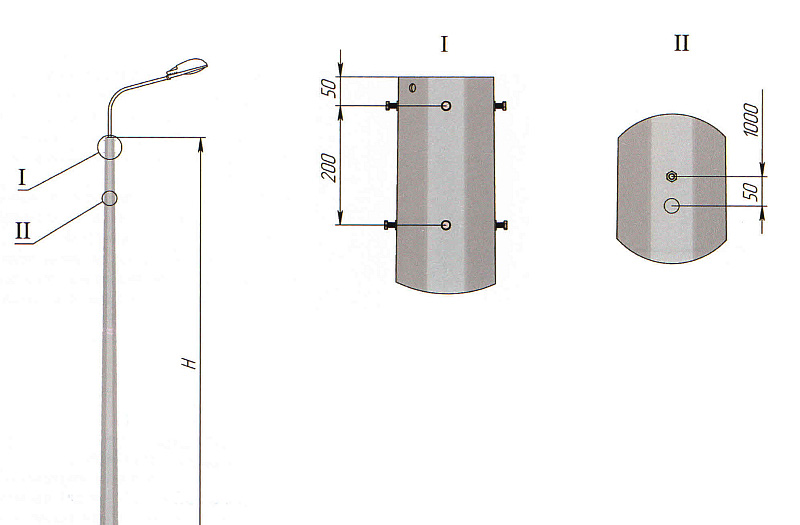

Расшифровка условных обозначений ОГКСф:

ОГКС - опора граненая коническая силовая
ф - фланцевая
Р - максимально допустимая нагрузка в верхней точке опоры
Н - высота опоры, м
D - нижний вписанный диаметр опоры, мм
d - верхний вписанный диаметр опоры, мм
ØА - наружный диаметр фланца опоры, мм
S_фл - толщина фланца опоры, мм
Мц - межцентровое расстояние крепежных отверстий на фланце, мм
n - количество крепежный отверстий, шт
d_отв - диаметр крепежного отверстия, мм
